应用

MLL Series

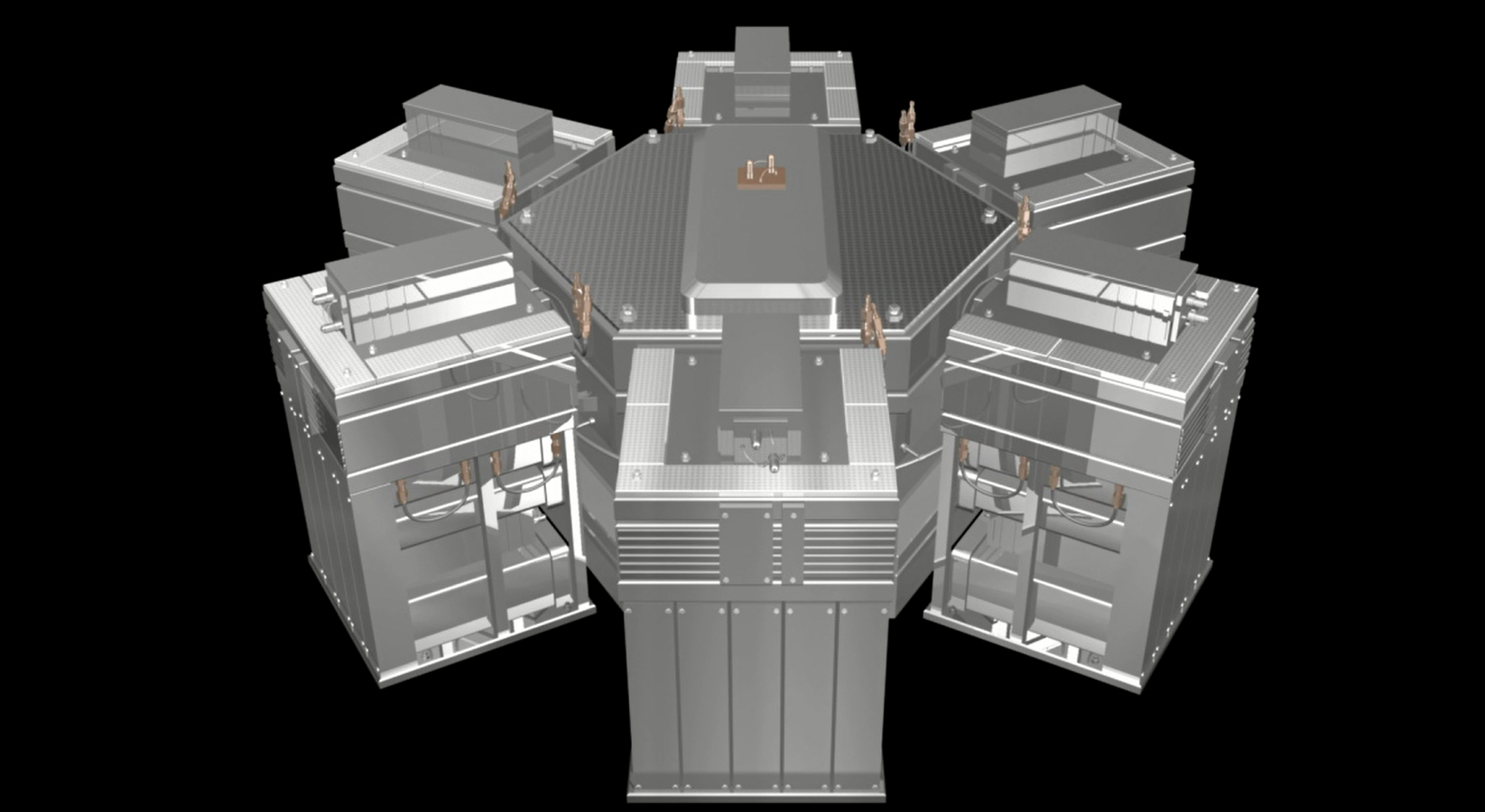

平坦度的测量 (在CVD舱室板中)

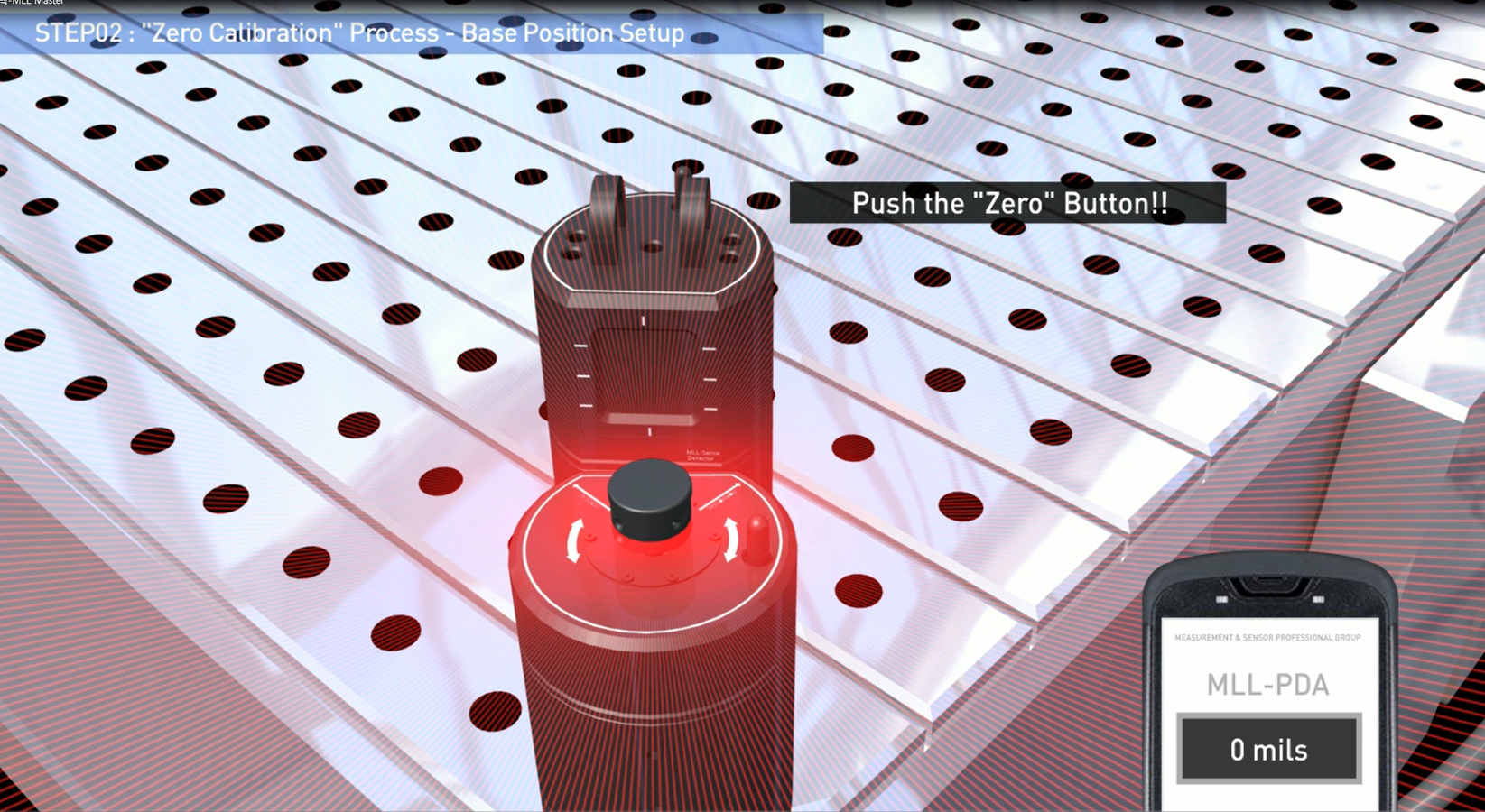

首先, 光束沿测量对象大致对齐并穿过测量对象。然后将检测器定位在所选择的测量点上并记录值。根据测量结果, 将三个测量点设置为零, 并为新创建的参考线重新计算其他点。其他测量点的测量值将显示与激光平面的偏差。可以重新计算测量值, 使其中的任何三个变为零参考, 其中最多两个在坐标系统中水平、垂直或对角地排成一行。

平面度测量, 参考平面平行于水平面

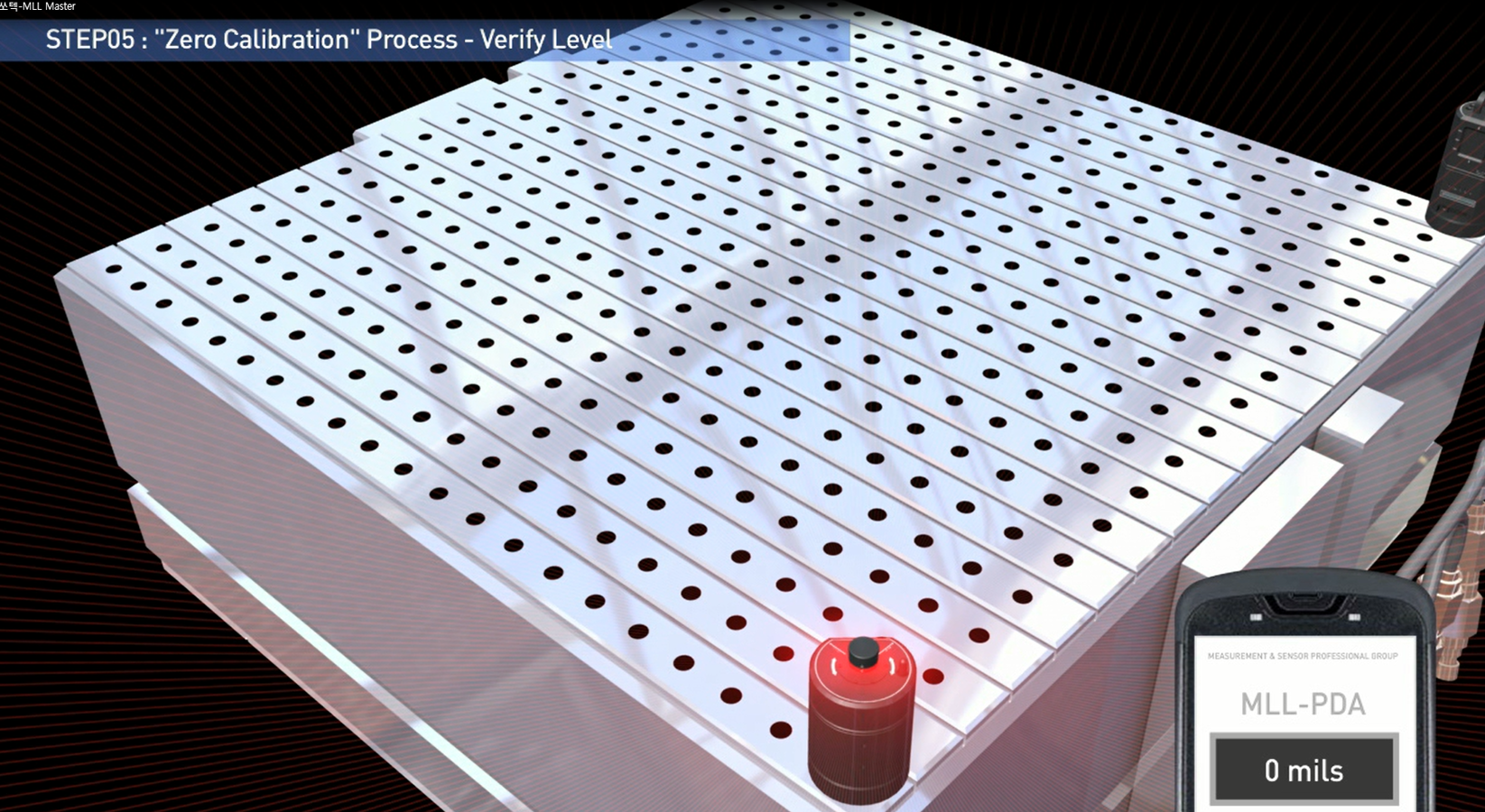

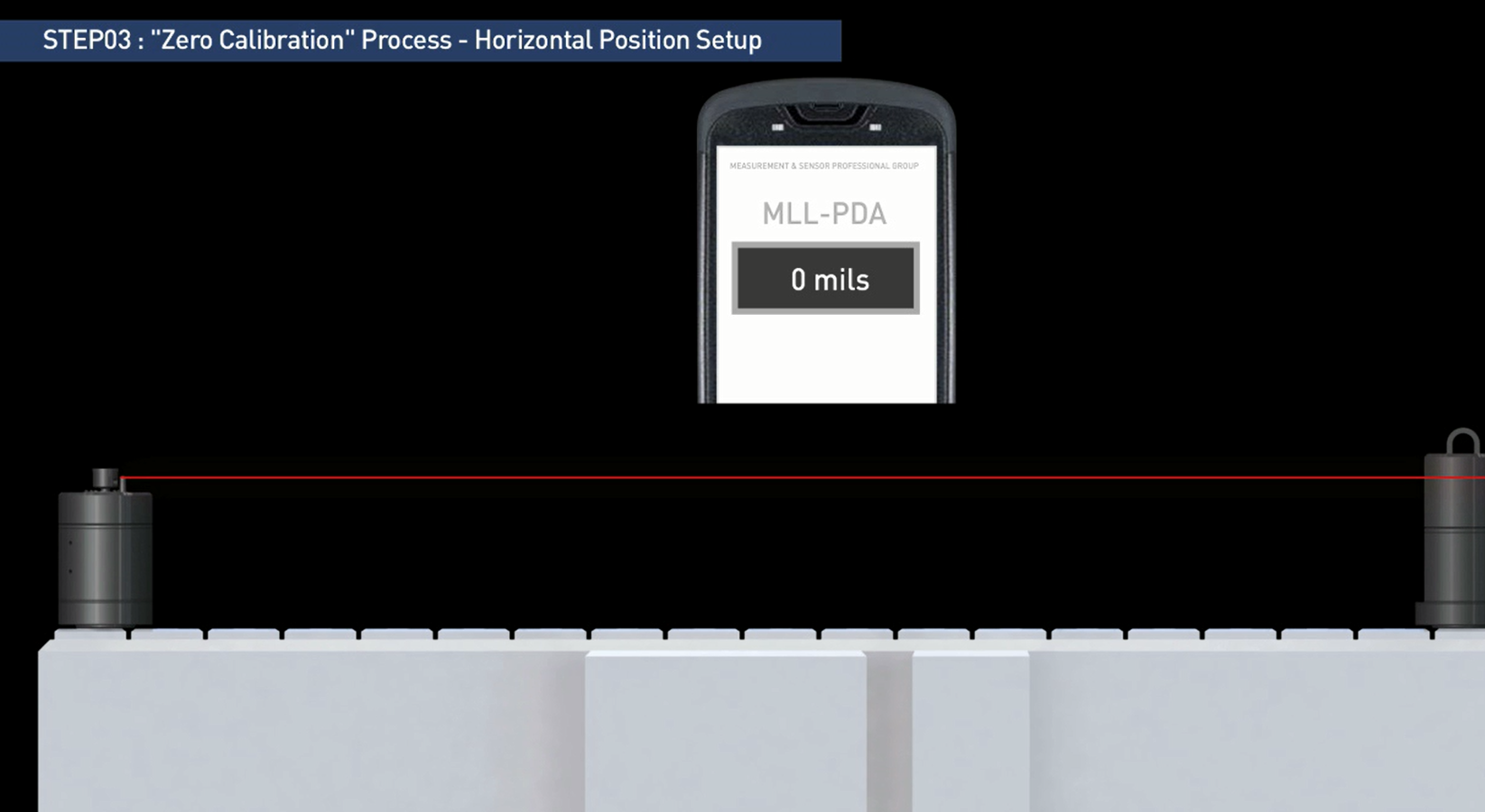

根据激光发射器上的小瓶调整激光束, 并将第一测量点的测量值设置为零。其他测量点的测量值将显示与水平面的偏差。

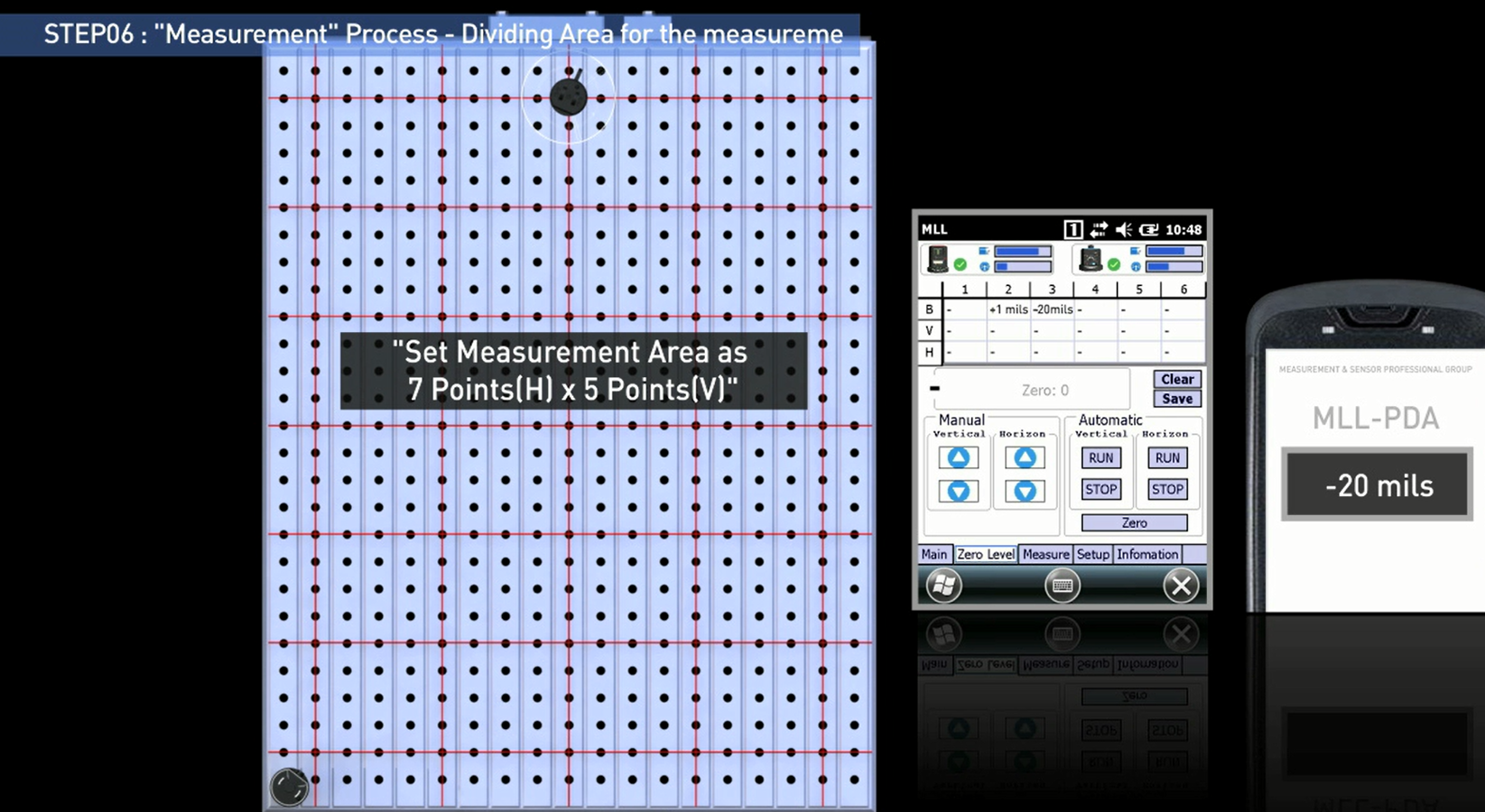

表面上的哪些点需要测量？

在测量平直度时, 重要的是确定要测量表面上的哪些点。它们在X轴和Y轴的坐标系中或在每个螺栓孔处标记, 例如在法兰上。
